EVQSpojovací prvky jeklov
Spojovacie články do jaklu (zostaviteľné) bez matice Dvojdielne púzdro bez goliera má kužeľové komory pre šesťhranné matice alebo skrutky Pri uťahovaní závitu sa vonkajšia stena záslepky tlačí na vnútornú stenu rúrky (hmoždinkové efekt) SO = iný rozmer goliera Použitie: pravouhlé pripojenie k traverzám, inštalácia oddielov v existujúcich konštrukciách Farba: čierna Materiál: Polyamid (PA)

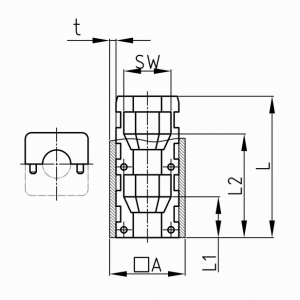

| A | L | L1 | L2 | SW | t | Objednávacie číslo | Objednať |
|---|---|---|---|---|---|---|---|
| A: 15 | L: 24 | L1: 21 | L2: 32 | SW: 10 | t: 1 | Objednávacie číslo: EVQ 15x15x1 / M6 | Objednať |
| A: 18 | L: 43 | L1: 12 | L2: 32 | SW: 13 | t: 1.5 | Objednávacie číslo: EVQ 18x18x1,5 / M8 | Objednať |
| A: 20 | L: 30 | L1: 12 | L2: 0 | SW: 13 | t: 1 | Objednávacie číslo: EVQ 20x20x1 / M8 kurz | Objednať |
| A: 20 | L: 43 | L1: 12 | L2: 32 | SW: 13 | t: 1 | Objednávacie číslo: EVQ 20x20x1 / M8 | Objednať |
| A: 20 | L: 42 | L1: 12 | L2: 32 | SW: 10 | t: 1.5 | Objednávacie číslo: EVQ 20x20x1,5 / M6 | Objednať |
| A: 20 | L: 42 | L1: 12 | L2: 32 | SW: 10 | t: 1.5 | Objednávacie číslo: EVQ 20x20x1,5 / M6 SO | Objednať |
| A: 20 | L: 43 | L1: 12 | L2: 32 | SW: 13 | t: 1.5 | Objednávacie číslo: EVQ 20x20x1,5 / M8 | Objednať |
| A: 20 | L: 43 | L1: 12 | L2: 32 | SW: 13 | t: 2 | Objednávacie číslo: EVQ 20x20x2 / M8 | Objednať |
| A: 22 | L: 41 | L1: 12 | L2: 32 | SW: 10 | t: 1.5 | Objednávacie číslo: EVQ 22x22x1,5 / M6 | Objednať |
| A: 22 | L: 42 | L1: 12 | L2: 32 | SW: 13 | t: 1.5 | Objednávacie číslo: EVQ 22x22x1,5 / M8 | Objednať |
| A: 25 | L: 43 | L1: 12 | L2: 32 | SW: 13 | t: 1.5 | Objednávacie číslo: EVQ 25x25x1,5 / M8 | Objednať |
| A: 25 | L: 42 | L1: 10 | L2: 30 | SW: 17 | t: 1.5 | Objednávacie číslo: EVQ 25x25x1,5 / M10 | Objednať |
| A: 25 | L: 43 | L1: 12 | L2: 32 | SW: 13 | t: 2 | Objednávacie číslo: EVQ 25x25x2 / M8 | Objednať |
| A: 30 | L: 41 | L1: 10 | L2: 30 | SW: 13 | t: 1.5 | Objednávacie číslo: EVQ 30x30x1,5 / M8 | Objednať |
| A: 30 | L: 42 | L1: 10 | L2: 30 | SW: 17 | t: 1.5 | Objednávacie číslo: EVQ 30x30x1,5 / M10 | Objednať |
| A: 30 | L: 41 | L1: 12 | L2: 32 | SW: 13 | t: 2 | Objednávacie číslo: EVQ 30x30x2 / M8 | Objednať |
| A: 30 | L: 43 | L1: 10 | L2: 30 | SW: 17 | t: 2 | Objednávacie číslo: EVQ 30x30x2 / M10 | Objednať |
| A: 35 | L: 42 | L1: 10 | L2: 30 | SW: 17 | t: 2 | Objednávacie číslo: EVQ 35x35x2 / M10 | Objednať |
| A: 40 | L: 40 | L1: 10 | L2: 30 | SW: 17 | t: 1.2 | Objednávacie číslo: EVQ 40x40x1,2 / M10 | Objednať |
| A: 40 | L: 40 | L1: 8 | L2: 28 | SW: 19 | t: 1.2 | Objednávacie číslo: EVQ 40x40x1,2 / M12 | Objednať |
| A: 40 | L: 42 | L1: 10 | L2: 30 | SW: 17 | t: 2 | Objednávacie číslo: EVQ 40x40x2 / M10 | Objednať |
| A: 40 | L: 42 | L1: 11 | L2: 31 | SW: 13 | t: 3 | Objednávacie číslo: EVQ 40x40x3 / M8 | Objednať |
| A: 40 | L: 41 | L1: 10 | L2: 30 | SW: 17 | t: 3 | Objednávacie číslo: EVQ 40x40x3 / M10 | Objednať |
| A: 45 | L: 39 | L1: 8 | L2: 26 | SW: 17 | t: 1.5 | Objednávacie číslo: EVQ 45x45x1,5 / M10 | Objednať |
