MFTVNoha ku strojom s tesniacim púzdrom- nerez
Dosadacia plocha z vulkanizovanej gumy V tesniacim puzdre závitu je umiestnený O-krúžok mechanicky zamedzujúci vnikaniu nečistôt Noha spĺňa vďaka tesniacemu puzdre a tesnenie najprísnejšie zákonné hygienické normy. Vďaka krytému prechodu závitu / nohy možno ľahko čistiť. EPDM zodpovedá normám USDA pre gumové výrobky "L2" označuje maximálnu využiteľný zdvih v mm Príklady použitia: obzvlášť vhodné pre tanky a cisterny, nápojový a chemický priemysel Materiál: základňa - ušľachtilá oceľ A2 závit - ušľachtilá oceľ A2 dosadacia plocha - vulkanizovaná guma (NBR 80 Shore)

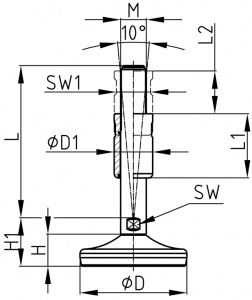

| D | D1 | F max | H | H1 | L | L1 | L2 | M | SW | SW1 | Objednávacie číslo | Objednať |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D: 80 | D1: 25 | F max: 1000 | H: 25 | H1: 38 | L: 125 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednávacie číslo: MFTV 80 M16x125 | Objednať |
| D: 80 | D1: 25 | F max: 1000 | H: 25 | H1: 38 | L: 150 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednávacie číslo: MFTV 80 M16x150 | Objednať |
| D: 80 | D1: 30 | F max: 1000 | H: 25 | H1: 38 | L: 150 | L1: 60 | L2: 40 | M: M20 | SW: 17 | SW1: 26 | Objednávacie číslo: MFTV 80 M20x150 | Objednať |
| D: 100 | D1: 25 | F max: 1500 | H: 30 | H1: 43 | L: 150 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednávacie číslo: MFTV 100 M16x150 | Objednať |
| D: 100 | D1: 30 | F max: 1500 | H: 30 | H1: 43 | L: 150 | L1: 60 | L2: 40 | M: M20 | SW: 17 | SW1: 26 | Objednávacie číslo: MFTV 100 M20x150 | Objednať |
| D: 100 | D1: 35 | F max: 1500 | H: 30 | H1: 44 | L: 150 | L1: 60 | L2: 40 | M: M24 | SW: 20 | SW1: 30 | Objednávacie číslo: MFTV 100 M24x150 | Objednať |
| D: 100 | D1: 42 | F max: 1500 | H: 30 | H1: 44 | L: 150 | L1: 60 | L2: 40 | M: M30 | SW: 26 | SW1: 36 | Objednávacie číslo: MFTV 100 M30x150 | Objednať |
| D: 120 | D1: 25 | F max: 3000 | H: 32 | H1: 47 | L: 150 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednávacie číslo: MFTV 120 M16x150 | Objednať |
| D: 120 | D1: 30 | F max: 3000 | H: 32 | H1: 47 | L: 150 | L1: 60 | L2: 40 | M: M20 | SW: 17 | SW1: 26 | Objednávacie číslo: MFTV 120 M20x150 | Objednať |
| D: 120 | D1: 35 | F max: 3000 | H: 32 | H1: 47 | L: 150 | L1: 60 | L2: 40 | M: M24 | SW: 20 | SW1: 30 | Objednávacie číslo: MFTV 120 M24x150 | Objednať |
| D: 120 | D1: 42 | F max: 3000 | H: 32 | H1: 49 | L: 150 | L1: 60 | L2: 40 | M: M30 | SW: 26 | SW1: 36 | Objednávacie číslo: MFTV 120 M30x150 | Objednať |
